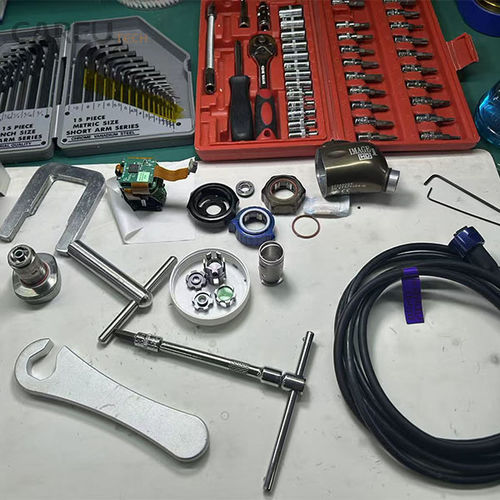

Proceso de desmontaje de la cabeza de la cámara H3-Z

Procedimiento general de desmontaje

Los pasos exactos pueden variar ligeramente, pero este es el procedimiento estándar para la mayoría de las cámaras endoscópicas rígidas como la H3-Z.

Etapa 1: Inspección y preparación externas

1. Inspeccione físicamente la cabeza de la cámara para detectar cualquier daño externo obvio.

2. Tome fotografías en cada paso.Ésta es su referencia para el montaje.

3. Coloque la cabeza de la cámara en su esterilla ESD y conecte su correa de muñeca.

4. Retire el cabezal de la cámara de su cable de conexión (si es un diseño modular). Esto generalmente implica desbloquear y desenroscar el conector C-Mount o estilo bayoneta.

Paso 2: Eliminación de la cáscara exterior/carcasa

1. Encuentre y quite los pequeños tornillos que hay en el exterior de la cabeza de la cámara, que a menudo están ocultos bajo pegatinas de garantía o agarres de goma.Pelar estas pegatinas anulará la garantía.

2. La carcasa se compone típicamente de dos mitades de conchas de almeja. Utilice cuidadosamente espadas de plástico para separar las mitades, trabajando su camino alrededor de la costura.No utilice herramientas metálicasmientras arrancan la caja de aluminio.

3. Una vez que la cáscara esté separada, tendrá acceso al conjunto interno principal.

Paso 3: Desconectar los componentes internos

1. Ahora verá la placa de circuito impreso principal (PCB), el bloque de sensores y el conector de guía de luz.

2. Antes de quitar cualquier cosa, tenga en cuenta la orientación y la ubicación de todos los componentes.

3. A menudo, estos conectores tienen un pequeño pestillo de bloqueo que debe ser volteado antes de que el cable pueda deslizarse.

4. Anotar y desconectar cualquier otro arnés de cableado.

Paso 4: Acceso al sensor y la óptica

1. El sensor se encuentra generalmente en un bloque metálico separado conectado a la PCB principal o a la carcasa frontal.

2. Desenrosque el bloque del sensor de su montaje.

3. El objetivo frontal está probablemente sellado dentro del extremo distal de la cabeza de la cámara.

Paso 5: Limpieza (si procede)

• Lente delantera:Si la lente frontal está sucia, limpiarla suavemente con una ráfaga de aire comprimido primero.Aplique una pequeña gota de limpiador de lentes a un paño de microfibra y limpie suavemente la lente en un movimiento circular desde el centro hacia afuera.Nunca aplique líquido directamente sobre la lente.

• El sensor: ¡Extremo cuidado!El sensor es frágil. Utilice un hisopo de limpieza de sensores diseñado para su tamaño. Aplique una gota de líquido de limpieza de sensores al hisopo y limpie el sensor en un solo paso suave. No frotar.

• Optica interna:En general, no se recomienda desmontar el conjunto interno del prisma. Si hay polvo en el interior, el método más seguro es utilizar un flujo muy suave de aire comprimido.
